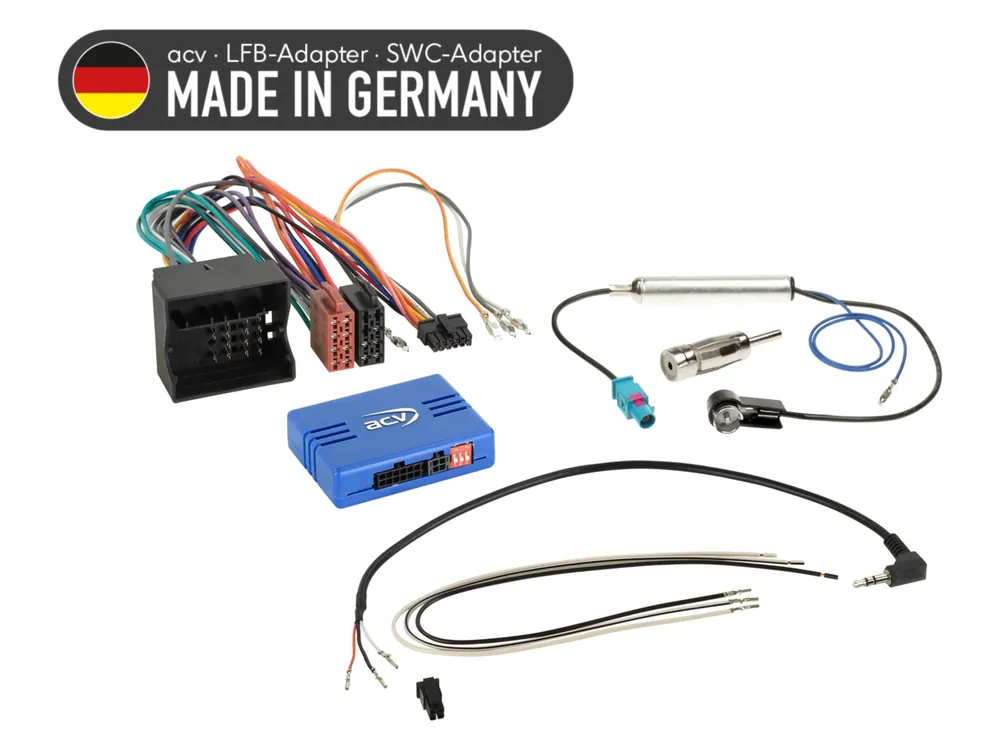

Adaptor buton de comandă pe volan pentru Audi / Seat / Skoda / VW ACV SWC 42A-1324-001-1 Preferatul clienților

Descriere

Adaptor buton de comandă pe volan pentru Audi / Seat / Skoda / VW ACV SWC 42A-1324-001-1Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).Destinat pentru automobileAudi A1 (8X) 07/2010 -> 04/2018 – unitate OEM originală; vehiculele cu unitatea Chorus OEM cu afișaj monocrom necesită o configurare specifică.Audi A3 (8P) 05/2003 -> 04/2005 – vehicule cu unitate OEM 2-DIN; pentru vehiculele cu amplificator OEM folosiți un adaptor activ potrivit.Audi A3 (8P) 10/2004 -> 04/2013 – vehicule cu unitate OEM 2-DIN; pentru vehiculele cu amplificator OEM folosiți un adaptor activ potrivit.Audi A4 B6 (8E) 11/2000 -> 10/2005 – vehicule cu unitate OEM 2-DIN; pentru vehiculele cu amplificator OEM folosiți un adaptor activ potrivit.Audi A4 B7 (8E) 11/2004 -> 02/2009 – vehicule cu unitate OEM 2-DIN; pentru vehiculele cu amplificator OEM folosiți un adaptor activ potrivit.Audi A5 (8T/8F) 06/2007 -> 10/2011 – vehicule cu unitate OEM 2-DIN; pentru vehiculele cu amplificator OEM folosiți un adaptor activ potrivit.Audi A6 (C5/B4) 05/2001 -> 03/2006 – vehicule cu unitate OEM 2-DIN; pentru vehiculele cu amplificator OEM folosiți un adaptor activ potrivit.Audi Q3 (8U) 10/2011 -> 11/2014 – unitate OEM originală; vehiculele cu unitatea Chorus OEM cu afișaj monocrom necesită o configurare specifică.Audi Q3 (8U) 02/2015 -> 06/2018 – vehicule cu unitate OEM 2-DIN; pentru vehiculele cu amplificator OEM folosiți un adaptor activ potrivit.Audi Q5 (8R) 09/2008 -> 05/2012 – vehicule cu unitate OEM 2-DIN; pentru vehiculele cu amplificator OEM folosiți un adaptor activ potrivit.Audi Q5 (8R) 09/2012 -> 01/2017 – vehicule cu unitate OEM 2-DIN; pentru vehiculele cu amplificator OEM folosiți un adaptor activ potrivit.Audi R8 (42) 04/2007 -> 05/2015 – vehicule cu unitate OEM 2-DIN; pentru vehiculele cu amplificator OEM folosiți un adaptor activ potrivit.Audi TT (8J) 04/2006 -> 04/2010 – vehicule cu unitate OEM 2-DIN; la sistemele unde amplificatorul este activat prin CAN este necesară configurarea activării audio prin CAN.Audi TT (8J) 08/2010 -> 03/2014 – vehicule cu unitate OEM 2-DIN; la sistemele unde amplificatorul este activat prin CAN este necesară configurarea activării audio prin CAN.Seat Alhambra (7N) 10/2010 -> 04/2015 – unitate OEM originală.Seat Altea (5P) 06/2004 -> 03/2009 – unitate OEM originală.Seat Altea (5P) 04/2009 -> 07/2015 – unitate OEM originală.Seat Exeo (3R) 03/2009 -> 05/2013 – vehicule cu unitate OEM 2-DIN; pentru vehiculele cu amplificator OEM folosiți un adaptor activ potrivit.Seat Ibiza (6J) 06/2008 -> 02/2012 – vehicule fără sistem audio OEM.Seat Ibiza (6J) 03/2012 -> 06/2015 – vehicule fără sistem audio OEM.Seat Leon (1P) 09/2005 -> 03/2009 – unitate OEM originală.Seat Leon (1P) 04/2009 -> 11/2012 – unitate OEM originală.Seat Mii (AA) 12/2011 -> 06/2019 – vehicule fără sistem audio OEM.Seat Toledo (5P) 01/2005 -> 10/2009 – unitate OEM originală.Seat Toledo (NH) 03/2013 -> 05/2015 – unitate OEM originală.Škoda Citigo (AA) 06/2012 -> 05/2017 – vehicule fără sistem audio OEM.Škoda Fabia (5J) 03/2007 -> 04/2010 – unitate OEM originală.Škoda Fabia (5J) 06/2010 -> 06/2014 – unitate OEM originală.Škoda Octavia (1Z) 06/2004 -> 05/2009 – unitate OEM originală.Škoda Octavia (1Z) 01/2009 -> 03/2013 – unitate OEM originală.Škoda Rapid (NH) 10/2012 -> 04/2015 – unitate OEM originală.Škoda Roomster (5J) 09/2006 -> 04/2010 – unitate OEM originală.Škoda Roomster (5J) 06/2010 -> 02/2015 – unitate OEM originală.Škoda Superb (3T) 07/2008 -> 05/2013 – unitate OEM originală.Škoda Superb (3T) 06/2013 -> 05/2015 – unitate OEM originală.Škoda Yeti (5L) 08/2009 -> 10/2013 – unitate OEM originală.VW Amarok (2H) 07/2010 -> 08/2016 – unitate OEM originală.VW Beetle (16) 11/2011 -> 06/2016 – unitate OEM originală.VW Caddy III (2K) 10/2003 -> 08/2010 – unitate OEM originală.VW Caddy III (2K) 09/2010 -> 04/2015 – unitate OEM originală.VW Caddy IV (DU) 06/2015 -> 09/2020 – vehicule cu Composition Audio MIB Entry cu AUX/SD/USB frontal.VW Caravelle (7H) 10/2004 -> 09/2009 – vehicule cu amplificator OEM necesită utilizarea unui adaptor activ specific.VW Caravelle (7H) 09/2009 -> 05/2015 – vehicule cu amplificator OEM necesită utilizarea unui adaptor activ specific.VW CC (3C/35) 06/2008 -> 11/2011 – unitate OEM originală.VW CC (3C/35) 02/2012 -> 08/2016 – unitate OEM originală.VW Eos (1F) 05/2006 -> 10/2010 – unitate OEM originală.VW Eos (1F) 10/2010 -> 04/2015 – unitate OEM originală.VW Fox (5Z) 04/2005 -> 06/2011 – unitate OEM originală.VW Golf V (1K) 11/2003 -> 09/2008 – unitate OEM originală.VW Golf V (1KM) 06/2007 -> 10/2009 – unitate OEM originală.VW Golf V Plus (1KP) 01/2005 -> 02/2009 – unitate OEM originală.VW Golf VI (1K) 11/2008 -> 09/2012 – unitate OEM originală.VW Golf VI (1KM) 11/2009 -> 04/2013 – unitate OEM originală.VW Golf VI (1K) 06/2011 -> 07/2016 – unitate OEM originală.VW Golf VI Plus (1KP) 03/2009 -> 01/2014 – unitate OEM originală.VW Jetta III (1K5/1KM) 09/2005 -> 10/2010 – unitate OEM originală.VW Jetta IV (162) 01/2011 -> 08/2014 – unitate OEM originală.VW Multivan (7H) 10/2004 -> 09/2009 – vehicule cu amplificator OEM necesită utilizarea unui adaptor activ specific.VW Multivan (7H) 09/2009 -> 05/2015 – vehicule cu amplificator OEM necesită utilizarea unui adaptor activ specific.VW Passat B6 (3C2) 11/2005 -> 07/2010 – unitate OEM originală.VW Passat B6 (3C5) 08/2005 -> 07/2010 – unitate OEM originală.VW Passat B7 (3C/362) 11/2010 -> 10/2014 – unitate OEM originală.VW Phaeton (3D) 05/2007 -> 05/2010 – unitate OEM originală.VW Polo IV (9N) 03/2005 -> 03/2009 – unitate OEM originală.VW Polo V (6R) 06/2009 -> 01/2014 – unitate OEM originală.VW Scirocco III (13) 08/2008 -> 04/2014 – unitate OEM originală.VW Sharan II (7N) 08/2010 -> 04/2015 – unitate OEM originală.VW T5 Transporter (7H) 08/2003 -> 09/2009 – vehicule cu amplificator OEM necesită utilizarea unui adaptor activ specific.VW T5 Transporter (7H) 09/2009 -> 05/2015 – vehicule cu amplificator OEM necesită utilizarea unui adaptor activ specific.VW T6 (7HC) 07/2015 -> 08/2019 – vehicule cu Composition Audio MIB Entry cu AUX/SD/USB frontal.VW Tiguan I (5N) 10/2007 -> 02/2011 – unitate OEM originală.VW Tiguan I (5N) 06/2011 -> 04/2016 – unitate OEM originală.VW Touareg I (7L) 06/2003 -> 11/2006 – vehicule cu amplificator OEM necesită utilizarea unui adaptor activ specific.VW Touareg I (7L) 11/2006 -> 02/2010 – vehicule cu amplificator OEM necesită utilizarea unui adaptor activ specific.VW Touran (1T) 01/2003 -> 09/2006 – unitate OEM originală.VW Touran (1T) 11/2006 -> 04/2010 – unitate OEM originală.VW Touran (1T) 08/2010 -> 04/2015 – unitate OEM originală.VW up! (AA) 12/2011 -> 06/2016 – vehicule fără sistem audio OEM.Informații CAN BusConectori și alimentare:Conector: 40 pini VAG Quadlock (cod: 42cx25).Cablu pentru control OEM pe volan: multilead (cod: 42arc100).Antena OEM: Fakra (mamă) → DIN (tată) / ISO (tată) adaptor.Pioneer AVH/DMH/SPH 2022 și mai noi: cabluri LFB suplimentare 42a/42cx401 → jack (cod: 42arc1072).VW cu Dynaudio: verificați +12 V Amp Remote pe conectorul 40 pini Quadlock, pin (Pin 11) gri – măsurați înainte de conectare.Setări și limitări:Verificați setarea DIP switch pe unitatea aftermarket (HU).Activarea CAN Bus pentru sistemul audio OEM este suportată, unde este necesar.Indicație LED diagnostic:Albastru intermitent: căutare CAN Bus în curs.Albastru aprins: CAN Bus activ.Roșu: +12 V contact activ.Semnale furnizate de adaptor:Roz: +12 V contact (Klemme 15) max. 1,5 A.Portocaliu: +12 V iluminare (Klemme 58) max. 0,1 A.Alb: +12 V semnal marșarier max. 1,5 A.Galben/verde, galben/roșu: semnal viteză.Gri (notă): la unele cablaje fără funcție; pentru VAG vezi notă Dynaudio mai sus.Informații suplimentare importanteVehicule Audi/Seat Exeo cu amplificator OEM: utilizați LFB Quadlock Amp 2/4 canale Cinch (42a-1321-002) sau versiunea Pro (42a-1321-006); sau adaptor activ Audi/VW Quadlock MQS (13-1424-25). Pentru VW T5/Touareg cu amplificator OEM utilizați adaptorul activ 13-1424-26.Vehicule Škoda cu Bolero/Stream și Amundsen/Columbus sunt suportate; vehicule fără unitate OEM Technisat.Pentru activarea completă a adaptorului este necesar să comandați cablul de conectare pentru marca specifică a unității radio.Informații suplimentare importanteLa vehiculele Audi/Seat Exeo cu amplificator OEM folosiți fie cablaj LFB Quadlock Amp 2/4 canale RCA (sau versiunea Pro), fie un adaptor activ Audi/VW Quadlock MQS; pentru anumite VW (T5/Touareg) folosiți adaptor activ specific pentru amplificator OEM.Vehiculele Škoda cu sisteme Bolero/Stream și Amundsen/Columbus sunt suportate; sunt excluse vehiculele cu unitate OEM Technisat.Pentru activarea completă a adaptorului este necesar să comandați cablul de legătură specific mărcii unității aftermarket.Instrucțiuni generale de instalareVerificare înainte de montaj:Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.Deconectați radioul original (OEM HU) fără tensiune.Verificați toate conexiunile interfeței – fără tensiune.Conectare și ordine de instalare:Setați și verificați configurarea HW a interfeței – fără tensiune.Verificați configurația cablului de conectare la HU – fără tensiune.Conectați cablul la HU conform manualului dispozitivului aftermarket.Conectați celelalte fire conform manualului dispozitivului.Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.Modificarea configurației:Toate modificările trebuie efectuate fără tensiune.După modificare repetați pașii 5–8 de mai sus.În caz de defect:Reinstalați unitatea OEM originală.Porniți unitatea originală.Inițiați oprirea sistemului CAN Bus.Verificați configurarea HW a interfeței.După oprirea CAN Bus repetați pașii 5 și 6.La modificarea cablajului:Instalarea și modificările pot fi efectuate doar de personal calificat.Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.Număr de catalog42A-1324-001-1MarcăACVLink-uriPrezentare web oficială
