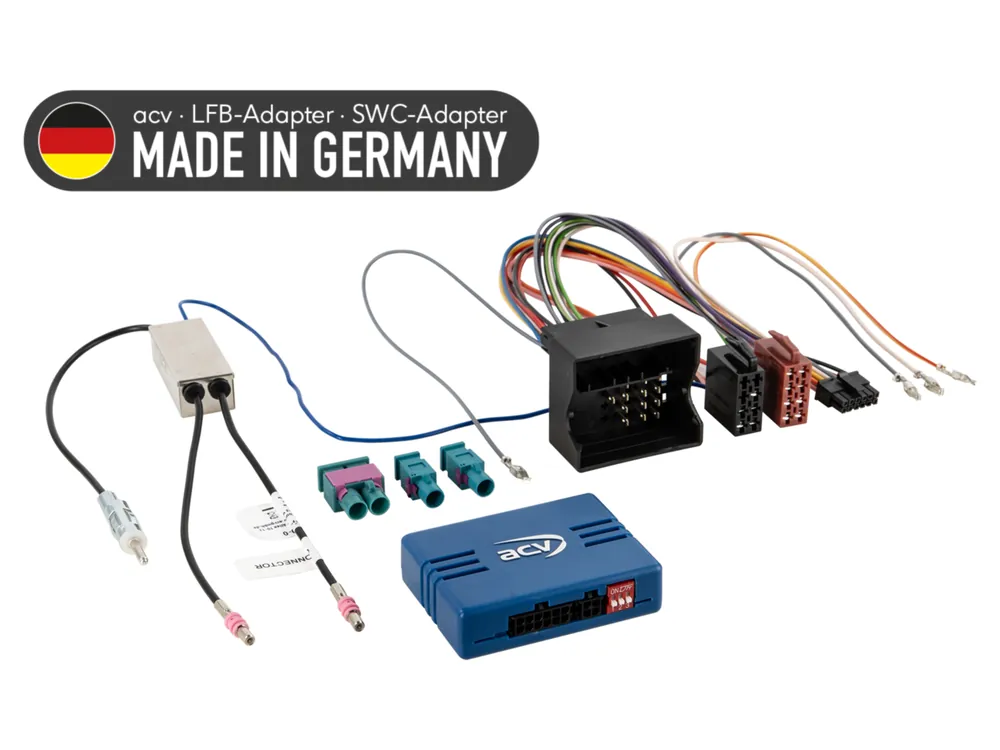

Adaptor buton de comandă pe volan pentru Audi / Seat / Skoda / VW ACV SWC 42A-1324-017-0 Ofertă limitată

Descriere

Adaptor buton de comandă pe volan pentru Audi / Seat / Skoda / VW ACV SWC 42A-1324-017-0Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).Destinat pentru automobileAudi A1 [8X] (07/2010 -> 04/2018) – vehicule cu unitatea OEM Chorus cu display monocrom.Audi A3 [8P] (05/2003 -> 04/2005) – vehicule cu unitate OEM 2-DIN.Audi A3 [8P] (10/2004 -> 04/2013) – vehicule cu unitate OEM 2-DIN.Audi A4 B6 [8E] (11/2000 -> 10/2005) – vehicule cu unitate OEM 2-DIN.Audi A4 B7 [8E] (11/2004 -> 02/2009) – vehicule cu unitate OEM 2-DIN.Audi A5 [8T/8F] (06/2007 -> 10/2011) – vehicule cu unitate OEM 2-DIN.Audi A6 [C5/B4] (05/2001 -> 03/2006) – vehicule cu unitate OEM 2-DIN.Audi Q3 [8U] (10/2011 -> 11/2014) – vehicule cu unitatea OEM Chorus cu display monocrom.Audi Q3 [8U] (02/2015 -> 06/2018) – vehicule cu unitate OEM 2-DIN.Audi Q5 [8R] (09/2008 -> 05/2012) – vehicule cu unitate OEM 2-DIN.Audi Q5 [8R] (09/2012 -> 01/2017) – vehicule cu unitate OEM 2-DIN.Audi R8 [42] (04/2007 -> 05/2015) – vehicule cu unitate OEM 2-DIN.Audi TT [8J] (04/2006 -> 04/2010) – vehicule cu unitate OEM 2-DIN, activare CAN.Audi TT [8J] (08/2010 -> 03/2014) – vehicule cu unitate OEM 2-DIN, activare CAN.Seat Alhambra [7N] (10/2010 -> 04/2015) – autoradio OEM original.Seat Altea [5P] (06/2004 -> 03/2009) – autoradio OEM original.Seat Altea [5P] (04/2009 -> 07/2015) – autoradio OEM original.Seat Exeo [3R] (03/2009 -> 05/2013) – vehicule cu unitate OEM 2-DIN.Seat Ibiza [6J] (06/2008 -> 02/2012) – autoradio OEM original.Seat Ibiza [6J] (03/2012 -> 06/2015) – autoradio OEM original.Seat Leon [1P] (09/2005 -> 03/2009) – autoradio OEM original.Seat Leon [1P] (04/2009 -> 11/2012) – autoradio OEM original.Seat Mii [AA] (12/2011 -> 06/2019) – vehicule fără sistem audio OEM.Seat Toledo [5P] (01/2005 -> 10/2009) – autoradio OEM original.Seat Toledo [NH] (03/2013 -> 05/2015) – autoradio OEM original.Škoda Citigo [AA] (06/2012 -> 05/2017) – vehicule fără sistem audio OEM.Škoda Fabia [5J] (03/2007 -> 04/2010) – autoradio OEM original.Škoda Fabia [5J] (06/2010 -> 06/2014) – autoradio OEM original.Škoda Octavia [1Z] (06/2004 -> 05/2009) – autoradio OEM original.Škoda Octavia [1Z] (01/2009 -> 03/2013) – autoradio OEM original.Škoda Rapid [NH] (10/2012 -> 04/2015) – autoradio OEM original.Škoda Roomster [5J] (09/2006 -> 04/2010) – autoradio OEM original.Škoda Roomster [5J] (06/2010 -> 02/2015) – autoradio OEM original.Škoda Superb [3T] (07/2008 -> 05/2013) – autoradio OEM original.Škoda Superb [3T] (06/2013 -> 05/2015) – autoradio OEM original.Škoda Yeti [5L] (08/2009 -> 10/2013) – autoradio OEM original.VW Amarok [2H] (07/2010 -> 08/2016) – autoradio OEM original.VW Beetle [16] (11/2011 -> 06/2016) – autoradio OEM original.VW Caddy III [2K] (10/2003 -> 08/2010) – autoradio OEM original.VW Caddy III [2K] (09/2010 -> 04/2015) – autoradio OEM original.VW Caddy IV [DU] (06/2015 -> 09/2020) – vehicule cu unitatea OEM Composition Audio MIB Entry cu AUX/SD/USB frontal.VW Caravelle [7H] (10/2004 -> 09/2009) – vehicule cu anumite sisteme audio OEM.VW Caravelle [7H] (09/2009 -> 05/2015) – vehicule cu anumite sisteme audio OEM.VW CC [3C/35] (06/2008 -> 11/2011) – autoradio OEM original.VW CC [3C/35] (02/2012 -> 08/2016) – autoradio OEM original.VW Eos [1F] (05/2006 -> 10/2010) – autoradio OEM original.VW Eos [1F] (10/2010 -> 04/2015) – autoradio OEM original.VW Fox [5Z] (04/2005 -> 06/2011) – autoradio OEM original.VW Golf V [1K] (11/2003 -> 09/2008) – autoradio OEM original.VW Golf V [1KM] (06/2007 -> 10/2009) – autoradio OEM original.VW Golf V Plus [1KP] (01/2005 -> 02/2009) – autoradio OEM original.VW Golf VI [1K] (11/2008 -> 09/2012) – autoradio OEM original.VW Golf VI [1KM] (11/2009 -> 04/2013) – autoradio OEM original.VW Golf VI [1K] (06/2011 -> 07/2016) – autoradio OEM original.VW Golf VI Plus [1KP] (03/2009 -> 01/2014) – autoradio OEM original.VW Jetta III [1K5/1KM] (09/2005 -> 10/2010) – autoradio OEM original.VW Jetta IV [162] (01/2011 -> 08/2014) – autoradio OEM original.VW Multivan [7H] (10/2004 -> 09/2009) – vehicule cu anumite sisteme audio OEM.VW Multivan [7H] (09/2009 -> 05/2015) – vehicule cu anumite sisteme audio OEM.VW Passat B6 [3C2] (11/2005 -> 07/2010) – autoradio OEM original.VW Passat B6 [3C5] (08/2005 -> 07/2010) – autoradio OEM original.VW Passat B7 [3C/362] (11/2010 -> 10/2014) – autoradio OEM original.VW Phaeton [3D] (05/2007 -> 05/2010) – autoradio OEM original.VW Polo IV [9N] (03/2005 -> 03/2009) – autoradio OEM original.VW Polo V [6R] (06/2009 -> 01/2014) – autoradio OEM original.VW Scirocco III [13] (08/2008 -> 04/2014) – autoradio OEM original.VW Sharan II [7N] (08/2010 -> 04/2015) – autoradio OEM original.VW T5 Transporter [7H] (08/2003 -> 09/2009) – vehicule cu anumite sisteme audio OEM.VW T5 Transporter [7H] (09/2009 -> 05/2015) – vehicule cu anumite sisteme audio OEM.VW T6 [7HC] (07/2015 -> 08/2019) – vehicule cu unitatea OEM Composition Audio MIB Entry cu AUX/SD/USB frontal.VW Tiguan I [5N] (10/2007 -> 02/2011) – autoradio OEM original.VW Tiguan I [5N] (06/2011 -> 04/2016) – autoradio OEM original.VW Touareg I [7L] (06/2003 -> 11/2006) – vehicule cu anumite sisteme audio OEM.VW Touareg I [7L] (11/2006 -> 02/2010) – vehicule cu anumite sisteme audio OEM.VW Touran [1T] (01/2003 -> 09/2006) – autoradio OEM original.VW Touran [1T] (11/2006 -> 04/2010) – autoradio OEM original.VW Touran [1T] (08/2010 -> 04/2015) – autoradio OEM original.VW UP! [AA] (12/2011 -> 06/2016) – vehicule fără sistem audio OEM.Informații CAN BusConectori și alimentare:Conector: 40 pini VAG Quadlock (cod: 42cx25).Antena: OEM Fakra (f) – adaptor DIN (m).Setări și limitări:Verificați setarea DIP switch pe unitatea aftermarket (HU).Activarea CAN Bus pentru sistemul audio OEM este suportată.Cazuri speciale:VW cu sistem OEM DynAudio: +12 V REMOTE amplificator cameră D(A) pin 11 (verificați prin măsurare înainte de conectare).Vehiculele fără conector Quadlock de 52 pini nu sunt suportate.Audi fără sistem MMI.Vehicule cu sistem audio OEM – adaptoare recomandate:Audi / Seat Exeo: Quadlock Amp 2/4 canale Cinch (cod: 42a-1321-002), Quadlock Amp 2/4 canale Pro (cod: 42a-1321-006), adaptor sistem activ Audi/VW Quadlock MQS (cod: 13-1424-25).VW T5 / Touareg / Caravelle / Multivan: adaptor sistem activ VW T5/Touareg Quadlock MQS (cod: 13-1424-26).Semnale furnizate de adaptor:Roz: +12 V contact (Klemme 15) max. 1,5 A.Portocaliu: +12 V iluminare (Klemme 58) max. 0,1 A.Alb: +12 V semnal marșarier max. 1,5 A.Galben/verde, galben/roșu: semnal viteză.Gri: fără funcție.Gri: 40 pini Quadlock pin 11 +12 V AMP Remote pentru sistem DynAudio OEM.Indicație LED diagnostic:Albastru intermitent: căutare CAN Bus în curs.Albastru aprins: CAN Bus activ.Roșu aprins: +12 V contact activ.Informații suplimentare importanteDestinat unităților aftermarket Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec și altele (soluții multilead).Pentru activarea completă a adaptorului este necesar să comandați cablul de conectare pentru marca specifică a unității radio.Instrucțiuni generale de instalareVerificare înainte de montaj:Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.Deconectați radioul original (OEM HU) fără tensiune.Verificați toate conexiunile interfeței – fără tensiune.Conectare și ordine de instalare:Setați și verificați configurarea HW a interfeței – fără tensiune.Verificați configurația cablului de conectare la HU – fără tensiune.Conectați cablul la HU conform manualului dispozitivului aftermarket.Conectați celelalte fire conform manualului dispozitivului.Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.Modificarea configurației:Toate modificările trebuie efectuate fără tensiune.După modificare repetați pașii 5–8 de mai sus.În caz de defect:Reinstalați unitatea OEM originală.Porniți unitatea originală.Inițiați oprirea sistemului CAN Bus.Verificați configurarea HW a interfeței.După oprirea CAN Bus repetați pașii 5 și 8.La modificarea cablajului:Instalarea și modificările pot fi efectuate doar de personal calificat.Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.Număr de catalog42A-1324-017-0MarcăACVLink-uriPrezentare web oficială
