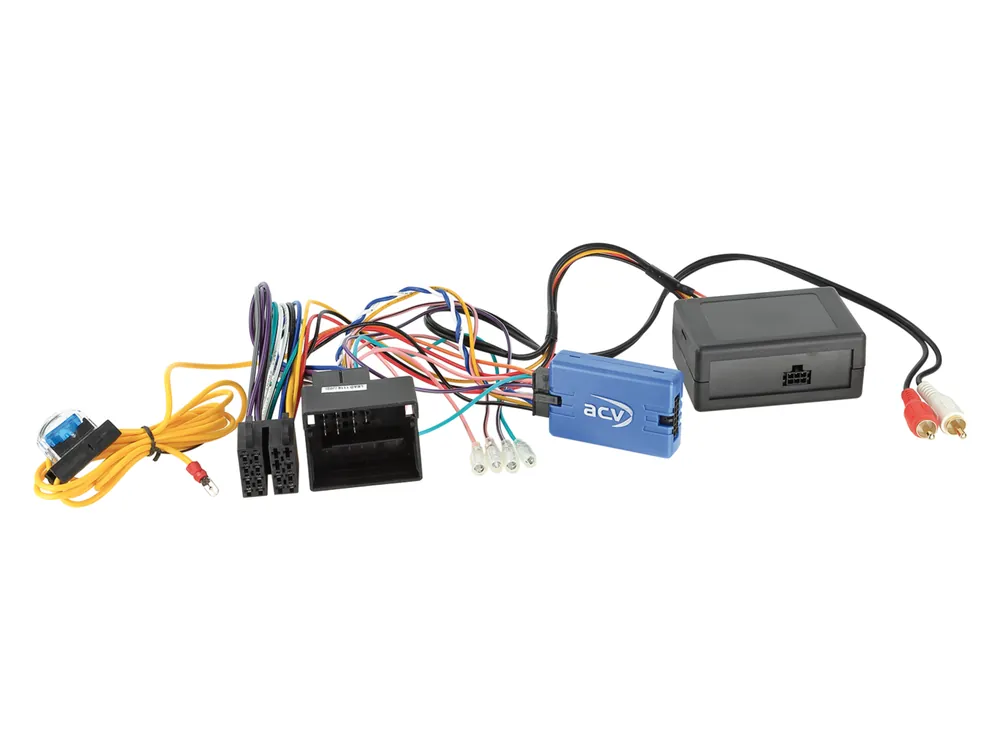

Adaptor buton de comandă pe volan pentru BMW ACV SWC 42SBM012-0 Reducere de preț

Descriere

Adaptor buton de comandă pe volan pentru BMW ACV SWC 42SBM012-0Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).Destinat pentru automobileBMW seria 1 (E81/E82/E87/E88) (03/2004 -> 10/2013) – vehicul cu conector BMW Quadlock 40 Pin, alimentare permanentă +12V (Klemme 30) prin cablu de baterie cu siguranță, ieșire MOST pe Cinch, radio OEM Business Professional, sistem audio OEM MOST, fără iDrive și fără suport pentru PDC și sunete de avertizare.BMW seria 3 (E90/E91/E92/E93) (03/2005 -> 10/2013) – aceleași condiții ca mai sus.BMW seria 5 (E60/E61) (07/2003 -> 07/2010) – aceleași condiții ca mai sus.BMW X5 (E70) (03/2007 -> 09/2013) – aceleași condiții ca mai sus.BMW X6 (E71/E72) (05/2008 -> 06/2014) – aceleași condiții ca mai sus.Informații CAN BusConectori și conexiuni:Conector BMW 40 pini QuadlockAlimentare permanentă +12V (Klemme 30) – baterie cu siguranțăMOST – conversie la CinchPDC – nu este suportatSemnale sonore – nu sunt suportateFără iDriveInformații suplimentare importantePentru activarea completă a adaptorului este necesar cablu de conectare pentru marca specifică de autoradio.Instrucțiuni generale de instalareVerificare înainte de montaj:Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.Deconectați radioul original (OEM HU) fără tensiune.Verificați toate conexiunile interfeței – fără tensiune.Conectare și ordine de instalare:Setați și verificați configurarea HW a interfeței – fără tensiune.Verificați configurația cablului de conectare la HU – fără tensiune.Conectați cablul la HU conform manualului dispozitivului aftermarket.Conectați celelalte fire conform manualului dispozitivului.Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.Modificarea configurației:Toate modificările trebuie efectuate fără tensiune.După modificare repetați pașii 5–8 de mai sus.În caz de defect:Reinstalați unitatea OEM originală.Porniți unitatea originală.Inițiați oprirea sistemului CAN Bus.Verificați configurarea HW a interfeței.După oprirea CAN Bus repetați pașii 5 și 8.La modificarea cablajului:Instalarea și modificările pot fi efectuate doar de personal calificat.Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.Număr de catalog42SBM012-0MarcăACVLink-uriPrezentare web oficială
