Cablu de conectare 42ARC100 Expediere rapidă

Descriere

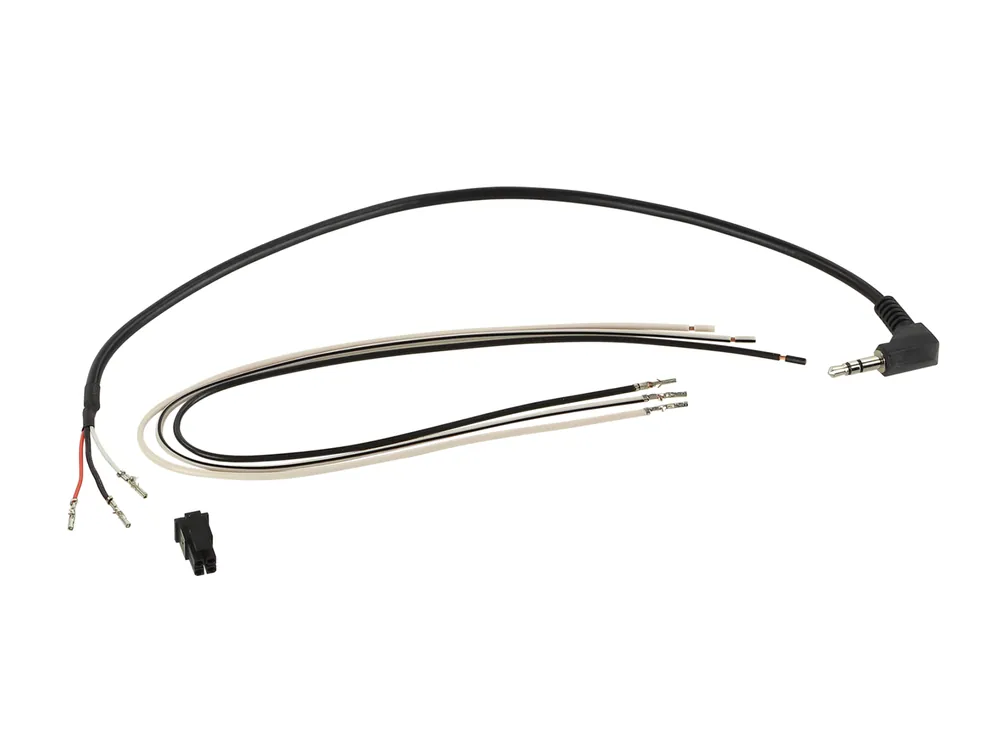

Cablu de conectare pentru adaptorul de comandă pe volan 42ARC100Cablu de conectare (patch) pentru conectarea autoradio aftermarket la adaptorul de comandă pe volan (LFB/SWC).Producătorii de autoradio folosesc diferite tipuri de intrări de comandă: un fir, două sau mai multe fire (Key1/Key2/GND) sau intrare jack 3,5 mm – varianta exactă este indicată în manualul (BDA) al fiecărui autoradio.Toate cablurile necesare trebuie conectate înainte de conectarea interfeței la vehicul.La unele radiouri este necesară „învățarea” (remaparea) funcțiilor butoanelor de pe volan în meniul unității conform instrucțiunilor din BDA.Înainte de montajul final testați întotdeauna funcționarea corectă.AtenționareConectare: 4 pini Molex → jack 3,5 mm / cablu multiconductor.Cablu de conectare LFB pentru interfață 42cx401 (compatibil cu seturile 42a-xxxx-xxx).Setare DIP switch: conform tabelului de mai jos (mod ON/OFF).Unitățile aftermarket Atoto nu sunt suportate.Trebuie comandat împreună cu adaptorul corespunzător pentru volan.Modul de funcționare al adaptoarelor de volan și cablurilor este descris în linkul indicat.Destinat pentru unități principale:Alpine – conectare jack 3,5 mm.Blaupunkt 2010 -> – jack 3,5 mm (Sony/Pioneer) sau Key1 / Key2 / (GND) pentru China HU.China HU – conectare Key1 / Key2 / (GND).Clarion – conectare jack 3,5 mm.Digital Dynamics – conexiune cu un fir.ESX – conectare Key1 / Key2 (China HU).JVC – jack 3,5 mm sau conexiune cu un fir (Kenwood).Kenwood – conexiune cu un fir sau jack 3,5 mm (2017 ->) sau Key1 / Key2 / GND (2020 ->).Pioneer – conectare jack 3,5 mm.Snooper – conectare Key1 / Key2 (China HU).Sony – conectare jack 3,5 mm.XZent – conexiune cu un fir.Zenec – conexiune cu un fir.Setare DIP switch pentru 42cx401:Alpine – OFF / OFF / OFF.Blaupunkt 2010 -> – OFF / ON / OFF (alternativ: OFF / ON / ON).China HU – OFF / ON / OFF.Clarion – ON / ON / OFF.Digital Dynamics – OFF / OFF / ON.ESX – OFF / ON / OFF.JVC – ON / OFF / ON (alternativ: ON / ON / ON) – conexiune cu un fir și jack 3,5 mm.Kenwood – ON / ON / ON – conexiune cu un fir.Kenwood 2017 -> – OFF / ON / OFF (alternativ: OFF / ON / ON) – jack 3,5 mm.Kenwood 2020 -> – OFF / ON / OFF (alternativ: OFF / ON / ON) – Key1 / Key2 / GND.Pioneer – OFF / ON / ON.Snooper – OFF / ON / OFF.Sony – OFF / ON / ON.XZent – OFF / OFF / ON.Zenec – OFF / OFF / ON.Număr de catalog42ARC100MarcăACVLink-uriPrezentare web oficială
