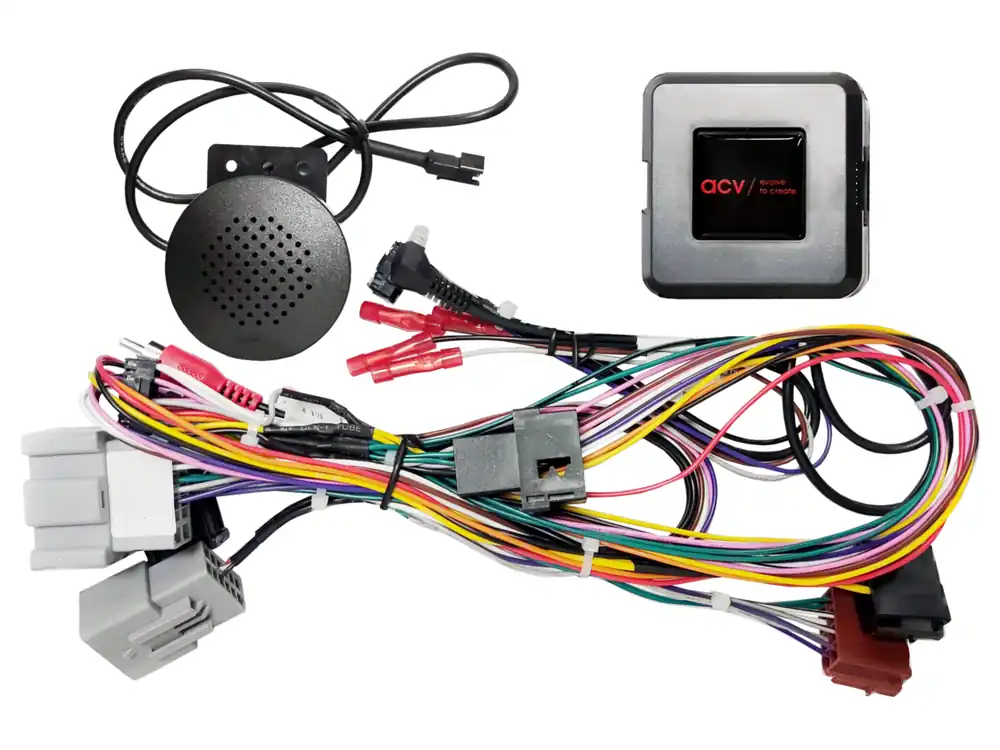

Ofertă specială Adaptor buton de control pe volan pentru Ford ACV SWC 42XFO004-0

Descriere

Adaptor buton de control pe volan pentru Ford ACV SWC 42XFO004-0Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).Destinat pentru automobileFord Fiesta [JA8] (10/2008 -> 06/2010) – vehicule cu butonul OK pe volan şi cu afişaj OEM roşu. Vehiculele care au doar butonul M fără butonul OK nu sunt compatibile. La vehiculele cu un afişaj mic şi două butoane de reglaj în dreapta, setarea datei nu este suportată.Informații CAN BusConector: Ford cu 14 pini.Leşire pentru controlul OEM de pe volan: jack 3,5 mm sau conductor liber.Conector AMP monitoru > conectare la monitorul OEM.Conector OEM monitoru > conectare la interfaţă.Suport pentru setările vehiculului este păstrat.Informații suplimentare importanteDestinat vehiculelor cu unitate principală OEM Visteon şi cu butonul OK pe volan şi afişaj OEM roşu.Vehiculele care au doar butonul M fără butonul OK nu sunt compatibile.Pentru activarea completă a adaptorului este necesar să comandaţi un cablu de legătură specific mărcii unităţii radio.Semnalele furnizateRoşu: +12 V contact pornire, bornă 15.Portocaliu: +12 V iluminare, bornă 58.Violet/alb: semnal +12 V semnal marşarier.Roz: impuls viteză (speed pulse).Verde: semnal GND frână de parcare.Sarcină maximă a ieşirilor: 250 mA. La consumuri mai mari de 250 mA utilizaţi un releu cu bobină rezistivă de minim 75 Ohm (1 releu) sau 150 Ohm (2 relee).Instrucțiuni generale de instalareVerificare înainte de montaj:Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.Deconectați radioul original (OEM HU) fără tensiune.Verificați toate conexiunile interfeței – fără tensiune.Conectare și ordine de instalare:Setați și verificați configurarea HW a interfeței – fără tensiune.Verificați configurația cablului de conectare la HU – fără tensiune.Conectați cablul la HU conform manualului dispozitivului aftermarket.Conectați celelalte fire conform manualului dispozitivului.Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.Modificarea configurației:Toate modificările trebuie efectuate fără tensiune.După modificare repetați pașii 5–8 de mai sus.În caz de defect:Reinstalați unitatea OEM originală.Porniți unitatea originală.Inițiați oprirea sistemului CAN Bus.Verificați configurarea HW a interfeței.După oprirea CAN Bus repetați pașii 5–8.La modificarea cablajului:Instalarea și modificările pot fi efectuate doar de personal calificat.Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.Număr de catalog42XFO004-0MarcăACVLink-uriPrezentare web oficială
