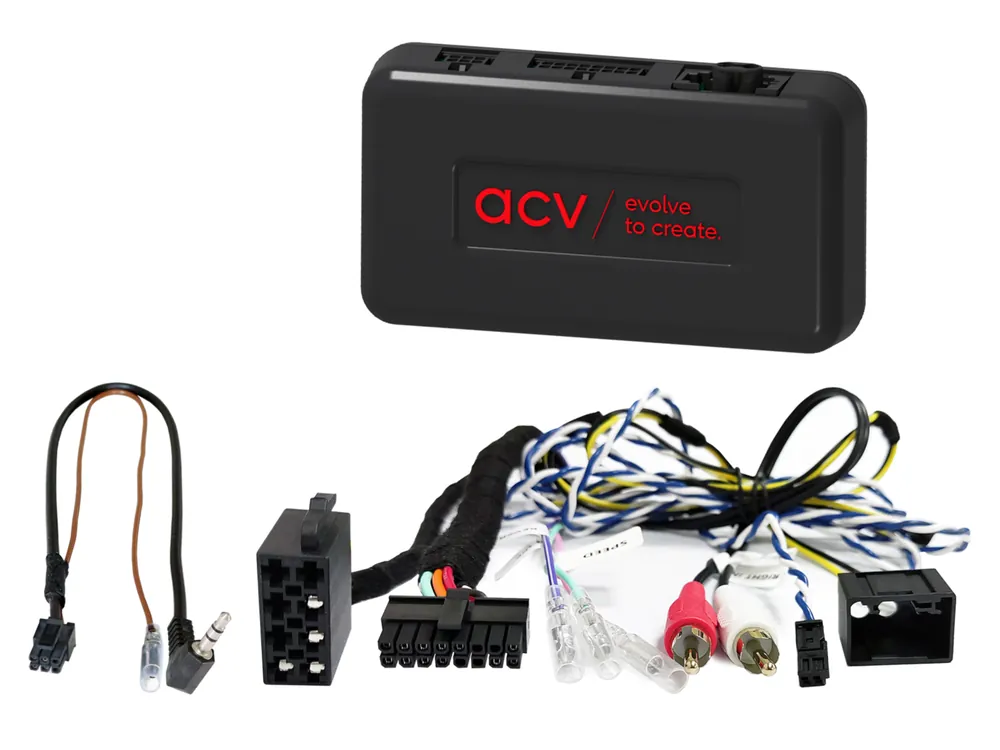

Preț redus Adaptor buton de control pe volan pentru Mercedes ACV SWC 42XMC013-0

Descriere

Adaptor buton de control pe volan pentru Mercedes ACV SWC 42XMC013-0Păstrează funcțiile originale de control al autoradio-ului de pe volan la înlocuirea unității originale cu una aftermarket. În funcție de echiparea vehiculului, gama de funcții și software-ul unității radio noi instalate, anumite funcții pot fi limitate sau înlocuite de altele. Comparați conectorii de cablaj afișați cu conectorii din vehiculul dumneavoastră și asigurați-vă că se potrivesc atât din punct de vedere tehnic, cât și vizual. Verificați dacă inițial a fost instalat unul dintre autoradio-urile OEM enumerate. Înainte de montajul final, verificați funcționalitatea vehiculului, setările sistemului și funcționarea corectă a controlului de pe volan (SWC).Destinat pentru automobileMercedes CLS-class (W219) (10/2004 -> 06/2008)Mercedes E-class (W211) (03/2002 -> 02/2008 funcția compartimentului electric nu este suportată)Mercedes SLK-class (R171) (03/2004 -> 03/2008)Informații CAN BusConectori și alimentare:Conector: 2 Pin Mercedes.Conector: distribuitor CAN Bus 2 Pin.Conector: sistem amplificare OEM MOST > RCA (tată) roșu / alb.Compatibilitate și limitări:Vehicule cu navigație OEM 2-DIN Audio 50 APS Comand NTG2 / NTG2.5.Vehicule cu sistem de amplificare OEM Harman Kardon.Vehicule cu sistem OEM MOST25.Vehicule cu Audiogateway.Vehicule fără Comand 2.0 / 2.5 și fără D2B Optical Bus.Funcția fader nu este suportată.Setarea orei nu este suportată – dacă este posibil, recodați vehiculul la Audio 20 OEM HU.Cablu de extensie antenă nu este inclus (accesorii opționale mai jos).În unele cazuri pot apărea zgomote la pornire/opriere.Semnale și sarcină:Roșu: +12 V contact (Klemme 15).Portocaliu: +12 V iluminare (Klemme 58).Mov / alb: +12 V marșarier.Roz: semnal viteză.Verde: GND frână de mână.Max. 250 mA – peste această valoare folosiți releu.Informații suplimentare importanteUnitățile OEM (CD changer / TV tuner / modul telefon) trebuie scoase din bucla MOST dacă este necesar (771000-2100 / 771000-2001).Este necesar cablu de conectare pentru activare completă.Accesorii opționaleCablu prelungire antenă Fakra (tată) > Fakra (mamă) 200 cm – 1524-200.Cablu prelungire antenă Fakra (tată) > Fakra (mamă) 500 cm ROKA – 1524-500-1.Adaptor antenă Fakra Z (tată) > DIN (tată) pasiv LEONI / ROKA – 1524-01-1.Instrucțiuni generale de instalareVerificare înainte de montaj:Verificați toate funcțiile de control și setările vehiculului utilizând unitatea OEM originală.Deconectați radioul original (OEM HU) fără tensiune.Verificați toate conexiunile interfeței – fără tensiune.Conectare și ordine de instalare:Setați și verificați configurarea HW a interfeței – fără tensiune.Verificați configurația cablului de conectare la HU – fără tensiune.Conectați cablul la HU conform manualului dispozitivului aftermarket.Conectați celelalte fire conform manualului dispozitivului.Conectați întreaga instalație la vehicul – conectați alimentarea principală la final.Efectuați configurarea software a interfeței conform descrierii produsului sau manualului.Configurați HU aftermarket (comenzi pe volan, cameră, handsfree, alimentare antenă etc.).Efectuați testul funcțional al comenzilor de pe volan și al comunicării cu vehiculul.Modificarea configurației:Toate modificările trebuie efectuate fără tensiune.După modificare repetați pașii 5–8 de mai sus.În caz de defect:Reinstalați unitatea OEM originală.Porniți unitatea originală.Inițiați oprirea sistemului CAN Bus.Verificați configurarea HW a interfeței.După oprirea CAN Bus repetați pașii 5 și 6.La modificarea cablajului:Instalarea și modificările pot fi efectuate doar de personal calificat.Toate modificările trebuie verificate înainte de conectare din punct de vedere al aprobării producătorului sau al impactului asupra garanției vehiculului.Toate modificările trebuie verificate prin măsurare și comparare cu schema electrică a vehiculului.Modificările se efectuează pe propria răspundere, fără garanție de funcționalitate.Modificările se efectuează pe propriul risc, fără garanție împotriva deteriorării vehiculului, echipamentului sau interfeței.Modificarea cablajului preinstalat poate duce la pierderea garanției produsului.Număr de catalog42XMC013-0MarcăACVLink-uriPrezentare web oficială
